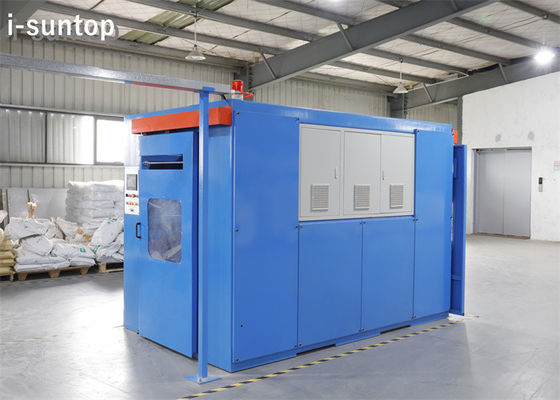

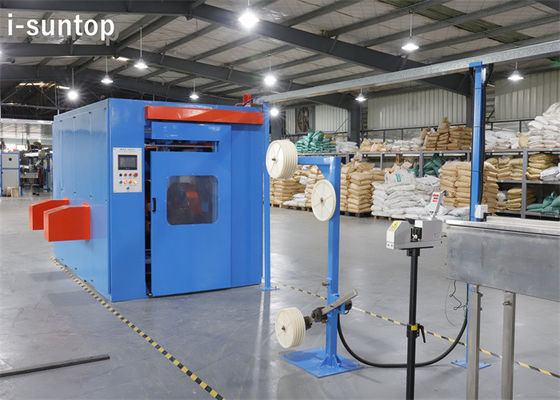

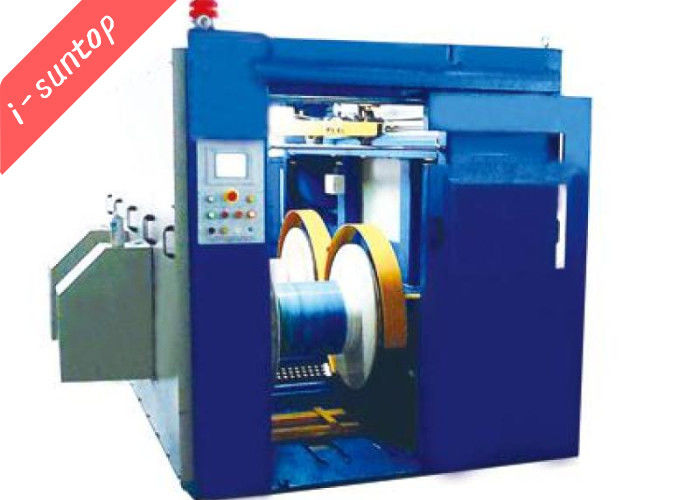

Fiber Loose Tube Auto Cut Dan Ubah Bobbin Take Up Traverse Machine

mesin kabel serat optik i-suntop 20220228.pdf

1. Struktur untukFiber Loose Tube Auto Cut Dan Ubah Bobbin Take Up Traverse Machine:

• Unit saluran terdiri dari motor inverter ac universal dongguan 3kw, sabuk sinkron, roda sabuk sinkron dan rem. Motor digerakkan oleh sabuk sinkron, yang mengarah ke rotasi roda besar yang terhubung dengan poros berliku, yang akan menggerakkan lingkaran berliku untuk menyelesaikan proses pengambilan.

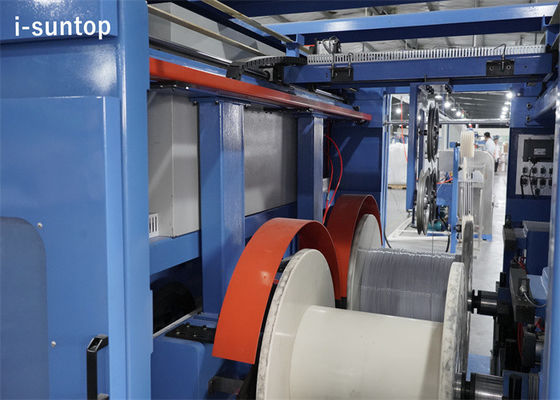

• Unit pengangkat gelendong terdiri dari rak pengangkat dan bagian atas penjepit. Dorongan gelendong ke dalam rangka pengangkat, kemudian tombol kontrol gelendong start buatan, setelah silinder naik ke silinder penghenti otomatis ketinggian yang ditentukan, kemudian silinder penjepit mendorong wakil atas keluar secara otomatis, poros dan spool erat bersama-sama.
• Bagian lintasan terdiri dari motor servo ac Panasonic 750w, satu set roda sabuk sinkron, batang sekrup, rel pemandu linier, dan sistem pembalik. Didorong oleh motor melalui satu set putaran sekrup bola roda sabuk sinkron. Dengan menyesuaikan kecepatan motor, dapat memenuhi kebutuhan persyaratan nada yang berbeda. Sistem pembalik mengadopsi mode yang dapat disesuaikan, yang dapat disesuaikan sesuai dengan lebar kumparan.Ini juga dapat disetel dengan baik untuk memastikan bahwa lintasan diubah pada posisi yang wajar.
• Mekanisme gerak melintang dipasang pada balok di atas gelendong pengambil, dan terdiri dari motor asinkron tiga fase 370w, peredam, roda sabuk sinkron, sabuk sinkron, dan mobil bergerak. Mobil bergerak dengan motor melalui peredam roda gigi di disk drive sinkron rotasi roda katrol, melalui sabuk sinkron menggerakkan mobil pada gerakan balok, ke posisi yang diperlukan secara otomatis berhenti, struktur sederhana, operasi yang andal.

2. Spesifikasi untukFiber Loose Tube Auto Cut Dan Ubah Bobbin Take Up Traverse Machine:

Sistem kontrol elektronik mengadopsi kontrol logika PLC dan operasi layar sentuh. Kabinet kontrol listrik terpisah. PLC mengadopsi produk seri Siemens S7-300; Inverter AC mengadopsi produk DANFOSS; Motor konversi frekuensi AC GUNAKAN produk motor universal dongguan; Sistem servo ac MENGGUNAKAN produk Panasonic ; Sakelar udara, kontaktor, dan peralatan listrik bertekanan rendah lainnya mengadopsi produk Siemens; Relai perantara mengadopsi produk Schneider. Catu daya sesuai dengan jalur distribusi lima kawat tiga fase; Semua lemari penutup dan kontrol peralatan memiliki landasan yang andal. Mengadopsi peralatan listrik tegangan rendah, instalasi listrik memenuhi standar internasional IEC.

3. Parameter utama untukFiber Loose Tube Auto Cut Dan Ubah Bobbin Take Up Traverse Machine:
