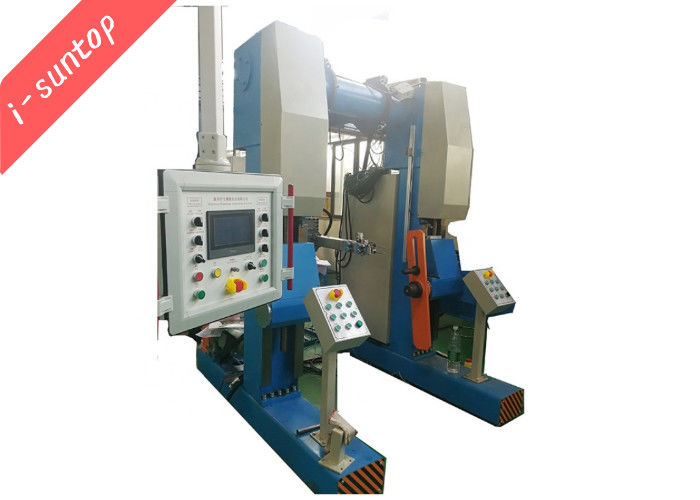

Robotic Arm Automatic Traverse Take Up Machine Untuk Kabel Fiber Optic Luar Ruangan
Detail produk:
| Tempat asal: | CINA |
| Nama merek: | I-suntop |
| Sertifikasi: | SGS |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 set |
|---|---|
| Harga: | By negotiation |
| Kemasan rincian: | Film plastik + kotak kayu |
| Waktu pengiriman: | Min.50 hari kerja |
| Syarat-syarat pembayaran: | L/C, T/T |
| Menyediakan kemampuan: | 10 set/bulan |
|
Informasi Detail |
|||
| Kecepatan berliku: | Max. Maks. 100m/min 100m/mnt | Ketegangan berliku: | 30N~300N |
|---|---|---|---|
| Diameter gulungan: | 800-1600mm | Diameter kabel optik:: | 6-18mm |
| Ukuran daya: | 2KVA，380V 50Hz AC 3fase + kabel N + kabel ground | Melayani: | Garansi 12 bulan |
| Menyoroti: | 300N Mesin Pengambil Traverse Otomatis,Mesin Pengambil Traverse 2KVA |
||
Deskripsi Produk

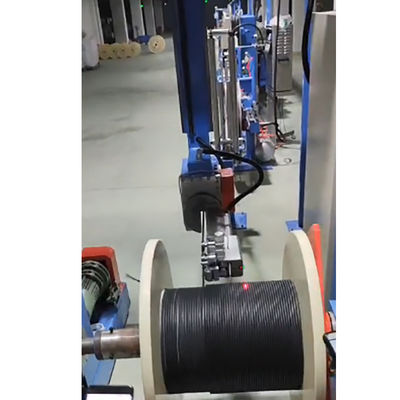

Robotic Arm Automatic Traverse Take Up Machine Untuk Kabel Fiber Optic Luar Ruangan
mesin kabel serat optik i-suntop 20220228.pdf
1.Aplikasi Peralatan
Mesin ini terutama digunakan untuk melintasi dan mengambil semua kabel, keamanan optimal, sebagai pengganti kabel pengambilan manual, mengurangi risiko keamanan.Dan itu memastikan kualitas belitan yang seragam dan tidak ada persilangan kabel.
2. Parameter teknis
| Kecepatan berliku | Maks.100m/mnt |
| Ketegangan berliku | 30N~300N |
| Diameter gulungan | 0.8M~1.6M |
| Barel | min.400mm |
| Diameter produk: | 6-18mm (dapat menyesuaikan) |
| Kekuatan |
1.5KW |
3.Spesifikasi dan kinerja utama

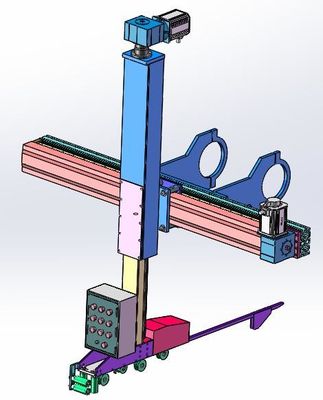

A.Perangkat traverse lengan robot
Strukturnya adalah manipulator yang ditangguhkan, yang diintegrasikan ke dalam rangka kawat gantry rel tanah untuk menghemat ruang instalasi yang kosong.Pernyataan relatif transformasi dibagi menjadi sumbu X dan sumbu Y.Sumbu X adalah arah lintasan horizontal, dan sumbu Y adalah arah naik vertikal. Tidak diperlukan campur tangan manusia dalam proses lintasan;
Cara melintang: Motor servo Panasonic + rel panduan linier HIWIN + lintasan sekrup bola TBI; Ini lebih stabil daripada jenis gantry tradisional dan memiliki lebih sedikit kesalahan. Lebih teratur. Pengangkatan otomatis lengan robot dideteksi oleh sensor, sehingga Sudut antara lengan robot dan kumparan kawat selalu konsisten, dan lintasannya rapi. Struktur pengangkat sumbu Y terdiri dari motor servo panasonic + HIWIN linear slide track + YYC guide rail gear rak heliks khusus. Struktur kompak, operasi halus
● Motor traverse 1KW motor servo panasonic
● Mengangkat motor motor servo panasonic 1KW
● HIWIN Taiwan HIWIN
● sekrup bola melintang Taiwan TBI
● Rak pengangkat Taiwan YYC
● Perjalanan traverse horizontal sumbu X 1300mm
● Sumbu Y vertikal naik perjalanan 1050mm
