Uni - Tube Air - Jalur Ekstrusi Produksi Kabel Mikro Optik Tertiup
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | I-suntop |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 set |
|---|---|
| Harga: | By negotiation |
| Kemasan rincian: | Film plastik + kotak kayu |
| Waktu pengiriman: | Min.50 hari kerja |
| Syarat-syarat pembayaran: | L/C,T/T |
| Menyediakan kemampuan: | Hingga mesin yang berbeda |
|
Informasi Detail |
|||
| Bahan Tabung Longgar: | PBT/PP | Max.core: | 288 |
|---|---|---|---|
| Aplikasi: | pembuatan Uni-Tube Air-Blown | Melayani: | garansi satu tahun, pemeliharaan jangka panjang |
| Tegangan Daya: | 80KW 380V 50HZ AC 3 fase | ||
| Menyoroti: | Jalur Ekstrusi Kabel Optik Mikro,Jalur Ekstrusi Kabel Optik Tertiup Udara |
||
Deskripsi Produk
Jalur Ekstrusi Produksi Kabel Mikro Optik Udara-Blown Uni-Tube
i-suntop mesin kabel serat optik 20220228.pdf

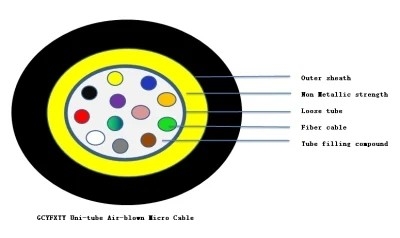

1.Deskripsi untukKabel Optik Mikro Bertiup Udara Uni-Tube:
Serat Optik ditempatkan dalam tabung longgar yang terbuat dari plastik modulus tinggi dan diisi dengan senyawa pengisi tabung.Benang aramid ditempatkan di luar tabung longgar sebagai anggota kekuatan, kemudian selubung dengan alur diekstrusi.Jenis kabel ini terutama berlaku untuk konstruksi peniup udara di jaringan akses.
2. Mesin proses mana untukKabel Optik ASU-Unitube GYFY 12 core:
- Pewarnaan serat dan mesin rewinding
- Lini produksi tabung longgar
- Mesin terdampar SZ
- Garis Selubung Kabel
3.Spesifikasi pewarna serat dan mesin rewinding
| Sistem pengaturan | Antarmuka Manusia-Mesin + Kontrol PLC |
| Daya lampu | Mengadopsi kekuatan cahaya merek taiwan |
| Lampu | Dapat memilih Impor UV-A, pastikan jumlah curing |
| Perangkat lintas | Mengambil dan melintasi perangkat otomatis |
| kecepatan struktur | Maks.1800 |
| kecepatan mewarnai | Maks.1500 |
| ketebalan lapisan pewarnaan | 3~5μm |
| melunasi ketegangan | 0.4N～1.2N±0.05N |
| melintasi lapangan | 0.1～1.5mm |
| kelebihan kehilangan setelah pewarnaan | 0.02dB/Km |
| MAKS.Ukuran gulungan serat optik: | 236 *Φ160*108*Φ25.4mm (gulungan 25KM) |
| kekuasaan | 380V ± 10% 50Hz |
| Kapasitas pewarnaan | sekitar 90KM/jam. |
| berat mesin | 850 KG |

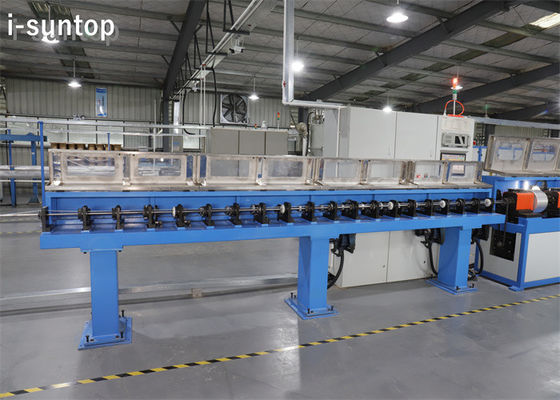

3.Spesifikasi lini produksi tabung longgar:
| Jenis ekstruder: | Pengekstrusi 50 × 25 |
| bahan ekstrusi | PBT |
| kecepatan struktur | Maks.800m/mnt |
| kecepatan produksi | (Tabung longgar PBT 1.8mm) |
| Tidak ada gulungan pembayaran serat optik | 12 |
| Spesifikasi gulungan pembayaran serat optik | Gulungan serat optik standar 25km dan 50km |
| Ketegangan pembayaran serat optik | 0.4N-1.5N |
| Spesifikasi gulungan take-up | Gulungan PN630 dan gulungan PN800 |
| kelebihan kerugian setelah ekstrusi | 0,02db / km (serat sm@ 1310nm, 1550nm) |
| Tinggi tengah mesin | 1000mm dari latar belakang |
4.Spesifikasi mesin terdampar SZ:
| kecepatan struktur | Maks.100m/mnt |
| Tidak ada gulungan pembayaran tabung longgar | 12 |
| Spesifikasi gulungan pembayaran tabung longgar | PN630-800mm |
| SZ memutar nada | 50mm-800mm |
| Sudut terbalik SZ | maks: 1800rpm |
| Kecepatan maksimum kepala emboss | maks: 4000rpm |
| Nada timbul | 20mm-500mm |
| Kerugian tambahan | 0,02db / km (serat sm) |
| Persyaratan catu daya: | 68KVA, AC380V ±10% 50HZ tiga fase lima kawat |
| Konsumsi daya | sekitar 40 KW/jam |
| Kapasitas | 4~6km/jam |
5.Spesifikasi garis selubung kabel:
Diameter inti kabel: | 5-25mm |
Diameter tabung longgar | 1.5-3mm |
Diameter kabel | 5-35mm |
Ketebalan dinding kabel | 1.0-3.0mm |
Kecepatan struktur garis | 100m/mnt |
Kecepatan produksi jalur | 80m / mnt (diameter kabel: 10mm) |
redaman tambahan | 0,02dB/km (1310dan 1550) |
Keluaran ekstruder | Maks.280kg/jam |
