190m / Min Lini Produksi Kabel Serat Optik Duplex Untuk Kabel Drop FTTH
Detail produk:
| Tempat asal: | CINA |
| Nama merek: | I-suntop |
| Sertifikasi: | SGS |
| Nomor model: | saya-50 |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 set |
|---|---|
| Harga: | By negotiation |
| Kemasan rincian: | Film plastik + kotak kayu |
| Waktu pengiriman: | Min.30 hari kerja |
| Syarat-syarat pembayaran: | L/C,T/T |
| Menyediakan kemampuan: | Hingga mesin yang berbeda |
|
Informasi Detail |
|||
| Penggunaan: | pembuatan kabel drop FTTH + kabel Simplex / duplex | Kecepatan desain: | Maks.190m/mnt |
|---|---|---|---|
| Tidak ada gulungan pembayaran serat optik: | 4/6/12 | kelebihan kerugian setelah ekstrusi: | 1550nm<=0.2dB/km (serat optik cetakan tunggal) |
| Jaminan: | 18 bulan | Voltase: | 3-fase 5 kawat 380V 50HZ |
| Motor servo: | DANFOSS | PLC: | Siemens |
| Cahaya Tinggi: | lini produksi kabel serat optik dupleks,jalur produksi kabel serat optik 190m / mnt,mesin pembuat kabel dupleks |
||
Deskripsi Produk
Kabel drop FTTH + Jalur Produksi Kabel Serat Optik Simpleks / dupleks
mesin kabel serat optik i-suntop 20220228.pdf
1. Deskripsi untuk kabel drop FTTH + Jalur Produksi Kabel Serat Optik Simpleks / dupleks:
Lini produksi kabel serat optik ini membuatKabel drop FTTH + Kabel Serat Optik Simpleks / dupleks, diameter luar 5.0mm maks.
Struktur kabel:
A. Diameter luar kabel patchcord duplex simpleks: 1.2/1.6/2.0/3.0mm, serat penyangga 0.6/0.9mm + anggota penguat benang Kevlar/aramid + selubung LSZH/PVC.
B. Kabel distribusi multi inti diameter luar 5.0mm maks., 6 inti serat penyangga 0.9mm + Benang Kevlar/aramid memperkuat anggota + selubung LSZH/PVC.
C. Mini mikro dalam ruangan kabel serat optik diameter luar 3.8mm max.hingga serat telanjang berwarna 24 inti + anggota penguat benang Kevlar/aramid + selubung LSZH/PVC.
D. Kabel drop FTTH: serat telanjang + kabel baja / FRP memperkuat anggota + selubung LSZH / PVC / PE,
2. Parameter teknis dariKabel drop FTTH + Jalur Produksi Kabel Serat Optik Simpleks / dupleks:
| Jenis ekstruder | Pengekstrusi 50 × 25 / 65 × 25 |
| bahan ekstrusi | LSZH, PVC, PE |
| kecepatan struktur | Maks.190m/mnt |
|
kecepatan produksi |
Maks.120m/mnt (LSZH); 100m/mnt (PVC) untuk FTTH 2.0*5.0mm |
| Tidak ada gulungan pembayaran serat optik | 2 atau 4 gulungan |
| Spesifikasi gulungan pembayaran serat optik | Gulungan serat optik standar 25km dan 50km |
| Ketegangan pembayaran serat optik | 0.4N-1.5N |
| Tidak ada kepala rak pembayaran penguatan | 2 kepala |
| Spesifikasi gulungan pembayaran penguatan | Gulungan PN400 dan 254×ø116×ø180×ø32 gulungan |
| Spesifikasi penguatan | 0.4-ø1.0 |
| Ketegangan lunas dari penguatan | 5N-20N |
| Ketegangan pengambilan | 5-15N |
| Spesifikasi gulungan take-up | Gulungan PN400 dan gulungan PN630 (diameter lubang poros tengah 56) |
| kelebihan kerugian setelah ekstrusi | 1550nm<=0.2dB/km (serat optik cetakan tunggal) |
| Ketinggian pusat mesin | 1000mm dari latar belakang |
3. Konfigurasi Jalur untukKabel drop FTTH + Jalur Produksi Kabel Serat Optik Simpleks / dupleks:
| item | jumlah |
| 800 anggota Stengthen pembayaran kawat baja yang lebih besar | 1 set |

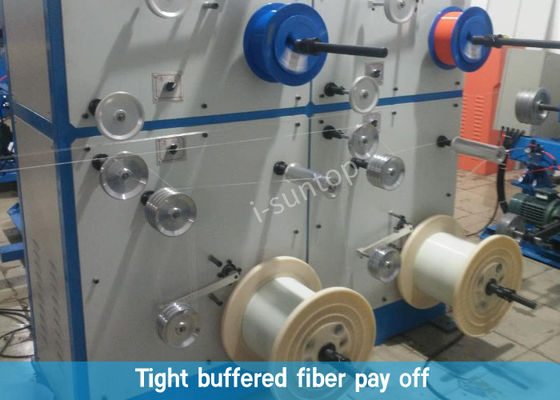

| 4 kepala serat + 2 kepala FRP / pembayaran kawat baja kecil | 1 set |
| Benang aramid pasif / aktif terbayar | |
| Pendukung cetakan seluler | 1 set |
| 50 extruder dengan dua crosshead, satu untuk kabel drop FTTH, satu untuk kabel simplex/duplex | 1 set |
| 50kg Pengering + hopper | 1 set |
| Sistem kontrol program IPC + PLC | 1 set |
| 2.5m palung air bergerak dan tangki air hangat | 1 set |
| 8m tipe tetap bak air pendingin dan tangki air pendingin + chiller | 1 set |
| pengukur diameter laser | 1 set |
| penggulung roda ganda | 1 set |
| akumulator kabel | 1 set |
|
Pengambilan poros ganda 400-630mm |
1 set |
